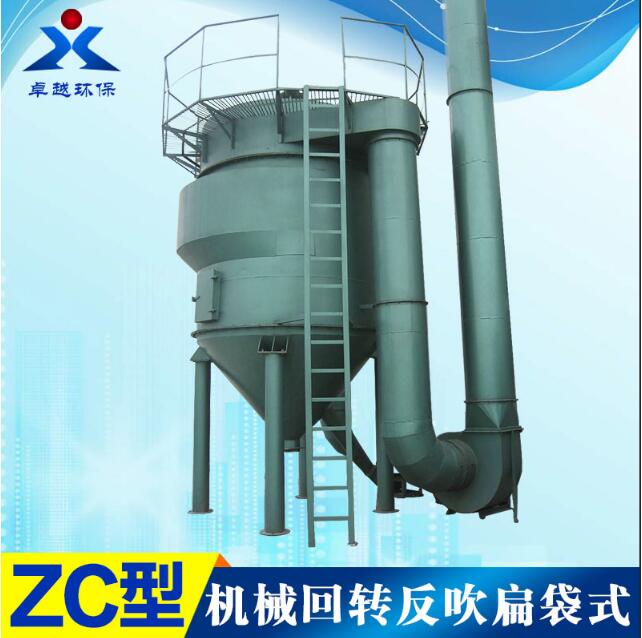

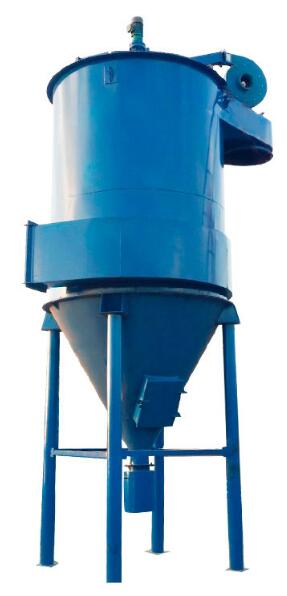

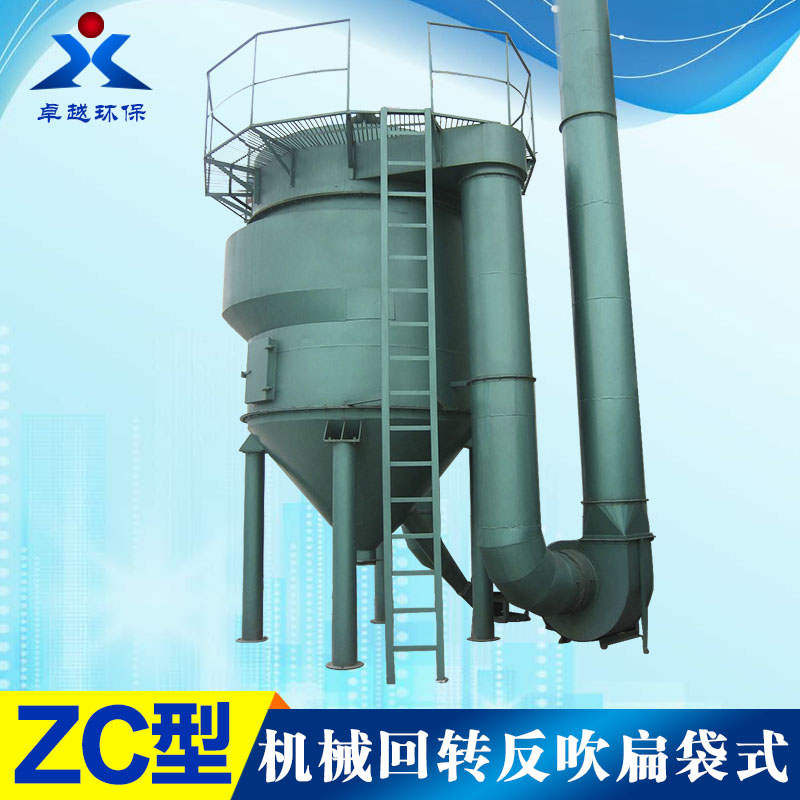

     ZC型机械回转反吹扁袋除尘器 是一种新型_的布袋除尘器，经过我公司运行多年的实践证明本产品具有除尘效率高，同时阻力低，维护简单方便，适用于适合严寒地区室内安装其它地区都能在室外安装，可广泛用于机械、铸造、矿山、冶炼、建材、粮食化工等许多部门。
一、 回转反吹扁袋除尘器 结造及工作原理：
它由以下四部分组成：
1．上箱体：包括除尘器盖，旋转揭盖装置、清洁室、换袋入孔、观察孔、出气口。
2．中箱体：包括花板、除尘器布袋、除尘骨架、滤袋导口、过滤室筒体、进气口、入孔门。
3．下箱体：包括定位支承架、灰斗、星形卸灰阀、支座。

4．反吹风清灰机构：反吹扁袋除尘器包括旋臂、喷口、分圈反吹机构、循环风管、反吹风管、反吹风机、旋臂减速机构。　　

　　



 ZC型机械回转反吹扁袋除尘器工作原理：

过滤工况——含尘气体与切向进入过滤室上部空间，将大颗粒及凝聚尘粒在离心力作用下沿筒壁旋落灰斗，小颗粒尘弥散于过滤室袋间空隙从而被滤袋阻挡，净化空气透过滤壁经花板上滤袋导口汇集于清洁室，由通风机吸入而排放于大气中。

_工况——随着过滤工况的进行，粉尘附于布袋表面，滤袋阻力逐渐增加，当达到反吹风控制阻力上限时，由于除尘器前后风管上的接口相连接的差压变送器发出讯号自动启动反吹风机构工作。

具有足够量的反吹风气流由旋臂喷口吹入滤袋导口，阻挡过滤气流并改变袋内压力工况，引起滤袋实质性振击，抖落积尘，旋臂转动对滤袋逐个反吹，当滤袋阻力降到下限时，反吹风机构自动停止工作。

反吹机构，为节约反吹风机的动力，减少反吹清灰，不受使用场合气源条件的限制，易损件少，维护简使，运行可靠。克服了压缩空气脉冲清灰的弊病，反吹风作用距离大，可采用长滤袋，充分利用空间，占地面积小。

1、壳体按旋风除尘器流行设计，能起局部旋风作用减轻滤袋负荷。圆筒拱顶的体形，受力均匀，抗爆性能好。

2、采用了设备自带的高压风机反吹清灰，不受使用场合气源条件的限制，易损件少，维护简便，运行可靠，克服了压缩空气脉冲清灰的弊病。反吹风作用距离大，可采用长滤袋充分利用空间，占地面积小。

3、采用梯型扁袋在圆筒体内布置，结构简单紧凑，过滤面积指标高，在反吹风作用下梯形扁袋振幅大，只需一次振击，即可抖落积尘，有利于提高滤袋寿命。

4、用除尘器的阻力作为信号，自动控制回转反吹清灰、视入口浓度高低，自动调整清灰周期。较之定时脉冲控制方式更为合理可靠。

5、顶盖设有回转揭盖装置及操作入孔，换袋在顶部清洁室操作，不必揭盖。

6、除严寒地区外，本除尘器可室外露天设置，不用建造除尘器间。
