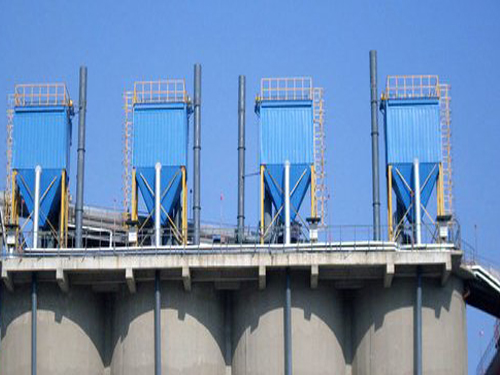

HMC型脉冲布袋除尘器是卓越公司根据国内外同类设备运行经验及客户要求而设计的技术_布的袋除尘器。除尘器采用脉冲行喷的清灰方式。具有净化效率非常高、相同过滤面积处理风量大、布袋使用周期长、工人维修工作量小、运行稳定故障率低等的优点。广泛用于水泥、钢铁、电力、化工、矿山等各种工矿企业的除尘净化与物料回收利用。
除尘器共有六种型号，每种规格型号又可分为带灰式A型和无灰斗法兰式（无灰斗）B型二种。除尘器结构由过滤室、滤袋、骨架、净气室、灰斗、卸灰阀、脉冲阀及脉冲喷吹清灰装置、电控箱组成。检修门用_腐蚀橡胶胶条密封，确保除尘器的漏风率。
设备结构特点：
除尘器结构由壳体、过滤装置、脉冲清灰装置、收灰排灰装置四个部分组成。 壳体部分由上箱体、灰斗、进出风口组成。 过滤装置由除尘布袋、除尘骨架等组成。 收灰排灰装置由气包、喷吹管、电磁脉冲阀、油水分离器、连接器、电控仪等组成。 排灰装置由电机、减速机、螺旋输送设备、电动卸料器组成。
工作原理：

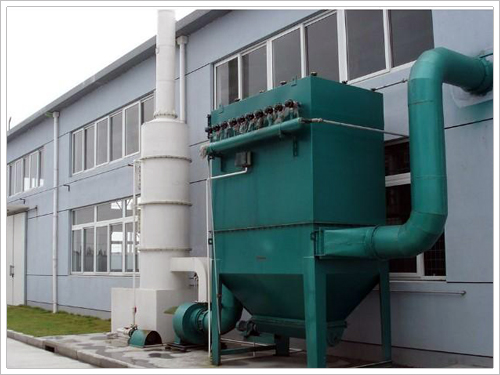

HMC单机脉冲布袋除尘器的进风口设计在灰斗上，当烟尘从进风口进入灰斗后首先碰上进风口的挡板，由于惯性作用，使烟气中粗颗粒粉尘直接落入灰斗，起到预先收尘的作用，进入灰斗的气流随后折而向上通过内部装有金属骨架的除尘布袋，粉尘被阻滤在滤袋的外表面，净化后的气体沿滤袋内部进入净气室，汇集到出风管经引风机排出。收尘室内的除尘布袋分为若干排，当滤袋阻力_过预设阻力值时或按照给定的时间间隔对每排收尘袋进行逐排清灰。当控制系统向脉冲阀发送清灰信号脉冲阀开启时，汽包中的压缩空气瞬间沿喷吹管道喷向滤袋内侧喷入，滤袋瞬间膨以清理滤袋表面上的灰尘。各排滤袋的脉冲喷吹宽度和清灰周期，由专用的清灰程序控制器自动连续控制.
型号 | HMC-32 | HMC-48 | HMC-64 | HMC-80 | HMC-96 | HMC-112 |
性能 |
处理风量m3/h | 1500-2100 | 2100-3200 | 2900-4300 | 4000-6000 | 5200-7000 | 6000-9000 |
总过滤面积m2 | 24 | 36 | 48 | 60 | 72 | 84 |
过滤风速（m/min） | 1.00-1.50 | 1.00-1.50 | 1.00-1.50 | 1.10-1.70 | 1.20-1.70 | 1.20-1.80 |
滤袋数量（条） | 32 | 48 | 64 | 80 | 96 | 112 |
入口气体温度（℃） | ≤120 |
除尘器阻力（Pa） | ≤1200 |
进口粉尘浓度（g/m3） | ＜200 |
出口排放浓度（mg/m3） | ≤100 |
清灰用压缩空气 | 压力（Pa） | 0.5-0.7 |
耗气量（m3/min） | 0.10 | 0.14 | 0.20 | 0.24 | 0.29 | 0.34 |
承受负压Pa | 5000 |
脉冲阀数量（个） | 4 | 6 | 8 | 10 | 12 | 14 |
风机用电机功率（KW） | 1.5 | 3.0 | 3.0 | 5.5 | 5.5 | 7.5 |
重量
kg | A型（带灰斗） | 1350 | 1620 | 1850 | 2360 | 2800 | 3200 |
B型（不带灰斗） | 1220 | 1470 | 1670 | 2150 | 2540 | 2880 |
